Rahasia merakit printer DTG (part 5)

berikut link rahasia merakit printer DTG
part 1 http://diyflatbedprinter.blogspot.co.id/2016/09/rahasia-merakit-printer-dtg.html
part 2 http://diyflatbedprinter.blogspot.co.id/2017/03/rahasia-merakit-printer-dtg-part-2.html
part 3 http://diyflatbedprinter.blogspot.co.id/2017/08/rahasia-merakit-printer-dtg-part-3.html
part 4 http://diyflatbedprinter.blogspot.co.id/2018/03/rahasia-merakit-printer-dtg-part-4.html
part 5  http://diyflatbedprinter.blogspot.co.id/2018/05/rahasia-merakit-printer-dtg-part-5.html

kembali ke bentuk rangka dasar, setelah selesai membuat rangka dengan spesifikasi sesuai pada gambar ;
rangka besi untuk printer dtg













langsung saja masuk ke bagian bentuk;

1. "roller friction housing"

Letakan roller friction seperti pada gambar berikut :

printer dtg friction drive

gunakan engsel lemari seukuran 2 inch atau lebih kecil sesuai kebutuhannya, pasangkan 2 buah pada sebelah kanan dan kiri.



printer dtg friction drive
siapkan ;
- baut dan mur kunci 8 sepanjang 8 cm - 1 pasang
- mur kuping 1 buah
- ring 3 buah
- per pegas  panjang 7 cm,
perhatikan pada gambar.

lubangi dengan bor pada bagian tengah bagian depan bawah rangka dan pada bagian depan friction roller housing, perhatikan pada gambar.


printer dtg friction drive

















2. Membuat friction drawer ;

printer dtg friction drive
Siapkan bahan alumunium  L spigot;

Untuk dudukan rail 72 cm
Untuk laci /drawer  P x L (68 cm x 30 cm) masing - masing 2 buah. perhatikan pada gambar.

Siapkan juga alumunium holo 1x1 inch sepanjang 68 cm siapkan 2 buah

printer dtg friction driveSiapkan juga karet lembaran dengan ketebalan -/+ 3mm. dalam hal ini yang akan digunakan hanya sebesar ukuran holo 1 inch  karet / friction = panjang 68 cm lebar 1 inc atau -/+ 2cm, siapkan dua buah.

Siapkan rell gotry/ rell laci /rolling steel 1 pasang minimal 50cm
(lebih panjang di perbolehkan)

perhatikan gambar berikut.

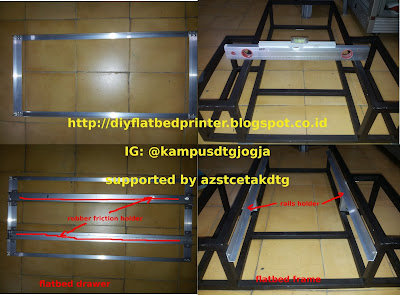

printer dtg friction drivetempelkan karet dengan menggunakan double tape sponge pada holo yang sudah terpasang pada rangka laci (rubber friction holder)


gunakan penggaris siku dan penggaris waterpass agar tetap presisi.


printer dtg friction drivePasangkan rell pada holder yang sudah terpasang, sebenarnya pemasangannya bebas dan tergantung dari panjangnya rell, disini saya mematok panjang rell adalah 50cm di letakkan di kedua ujung rangka, perhatikan pada gambar.

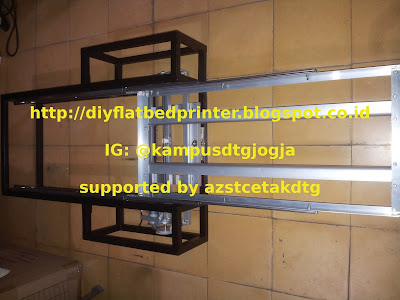

printer dtg friction drivePasangkan rangka laci  / friction drawer, aturlah jaraknya dengan menggeser ke depan (membuka laci) dan balik lagi ke belakang, agar sesuai dengan rell laci yang terpasang. perhatikan pada gambar.
Aturlah per pegas sampai terasa gesekan antara as roller dengan karet pada rangka laci.













Gunakan penggaris siku dan
penggaris waterpass agar tetap presisi.
























3. Membuat Dudukan printer

printer dtg friction drive
Siapkan triplek/ papan kayu setebal 8 milimeter, panjang 35 cm x lebar 13cm. atau sesuai selera.
Atur ukurannya antara rangka pada dudukan printernya.

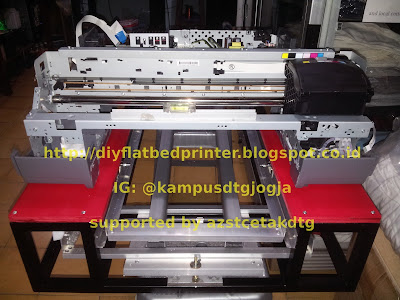

Tempatkan printer sesuai selera, bisa lebih depan atau agak mundur antara 8 sd 10 cm jaraknya dari ujung depan rangka dudukan. perhatikan pada  ke dua gambar berikut.
printer dtg friction drive




Kuncilah casing bagian bawah printer dengan menggunakan mur dan baut tempelkan pada dudukan triplek.

Pastikan printer sejajar dan tidak miring satu sama lainya.



Gunakan penggaris siku dan penggaris waterpass agar tetap presisi.

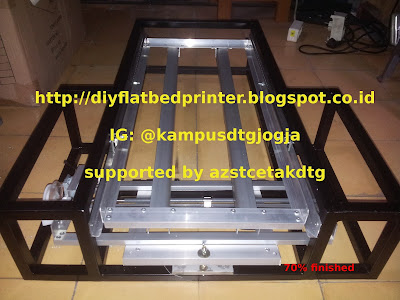

Sampai disini printer sudah jadi sekitar 70 % bersambung...
